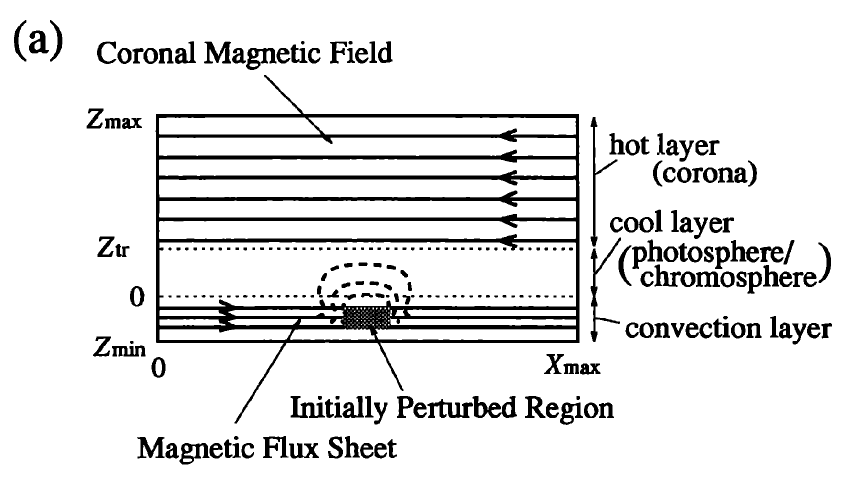

初期設定

---

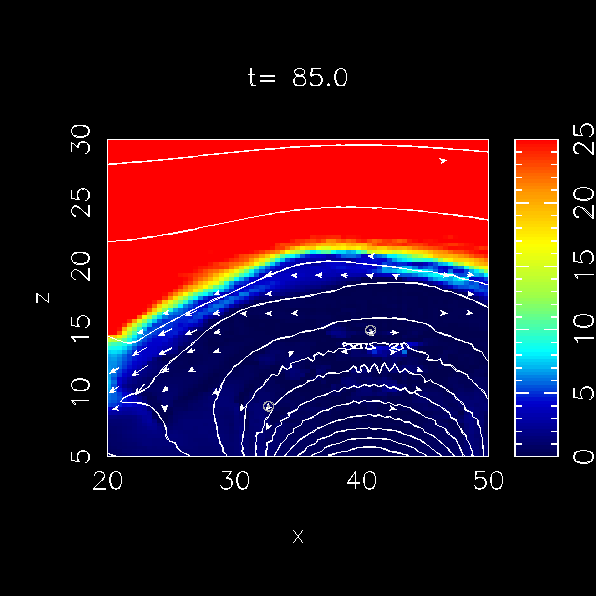

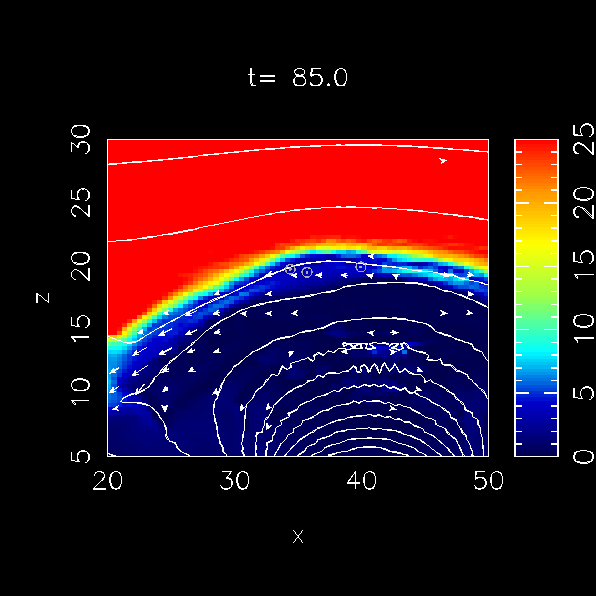

time=85(1700sec)でのテスト粒子の位置

初期位置が光球深部のテスト粒子(左図)
初期位置が光球上部のテスト粒子(中央図)
初期位置がコロナ中のテスト粒子(右図)

---

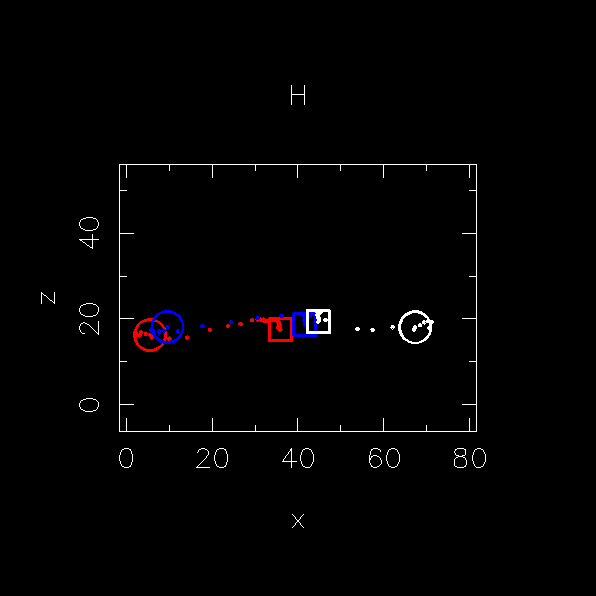

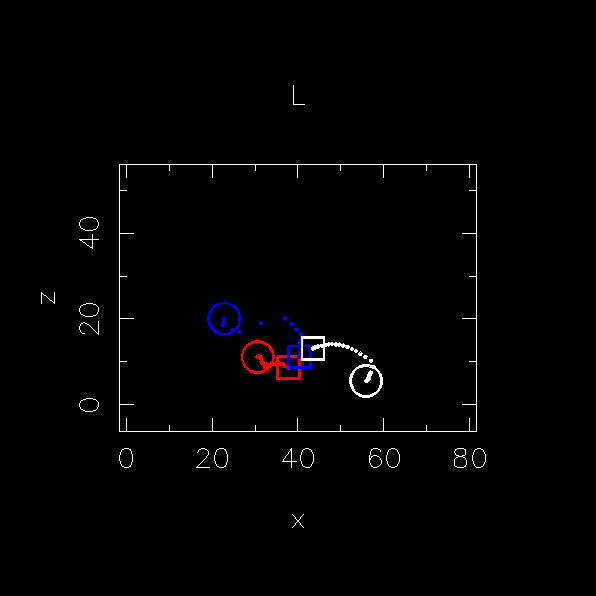

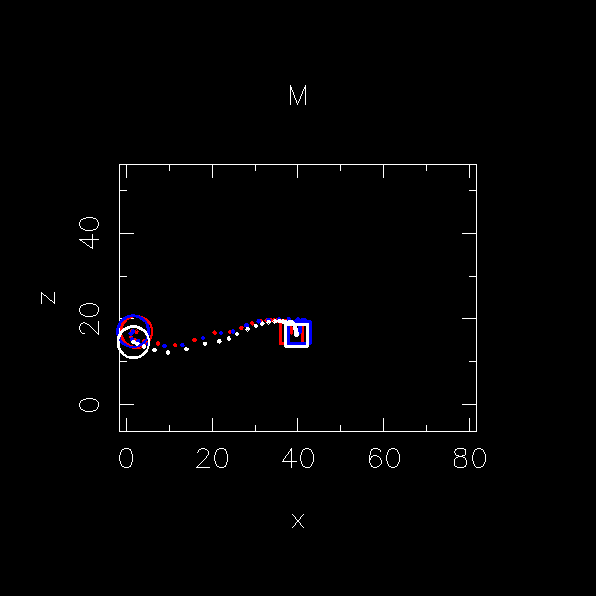

テスト粒子の軌跡．squareは初期位置．circleはtime=100(2000sec)での位置．
red lineはテスト粒子Aの軌跡．blue lineはテスト粒子Bの軌跡．white
lineはテスト粒子Cの軌跡．A,B,Cは下図に示すテスト粒子に対応している．

初期位置が光球深部のテスト粒子(左図)
初期位置が光球上部のテスト粒子(中央図)
初期位置が光球コロナ中のテスト粒子(右図)

---

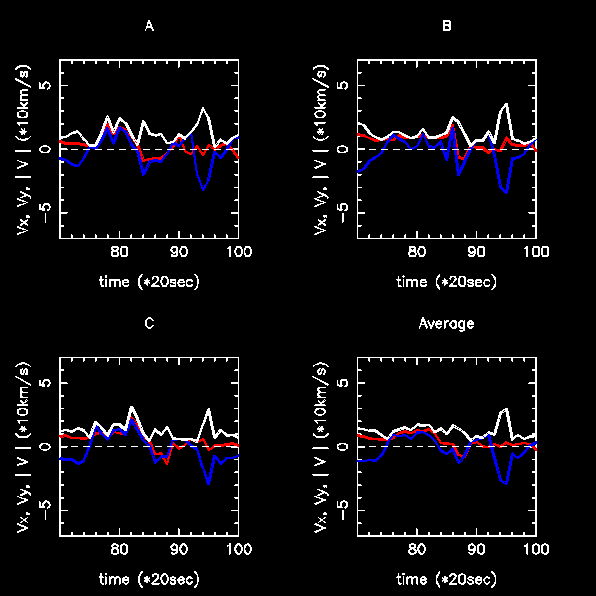

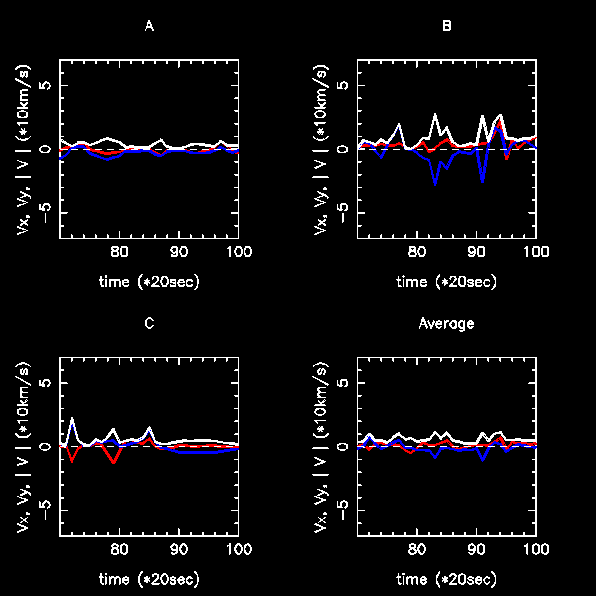

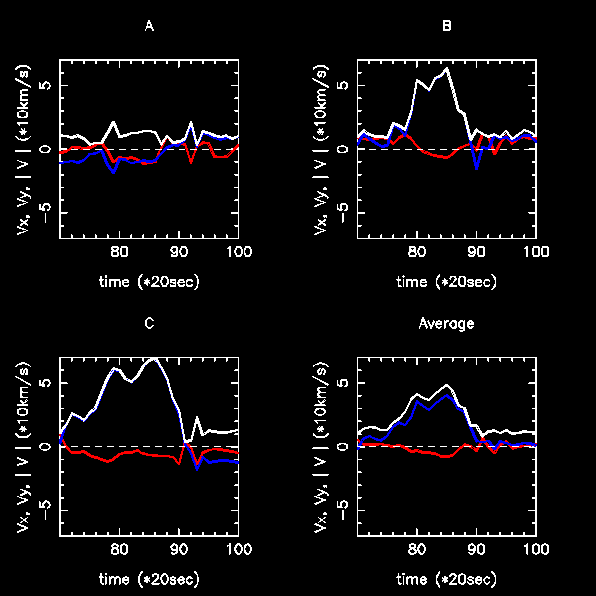

title:テスト粒子の速度変動の様子．blue lineはVx．red lineはVy．white lineは|V|．

初期位置が光球深部のテスト粒子(左図)
初期位置が光球上部のテスト粒子(中央図)
初期位置が光球コロナ中のテスト粒子(右図)

---

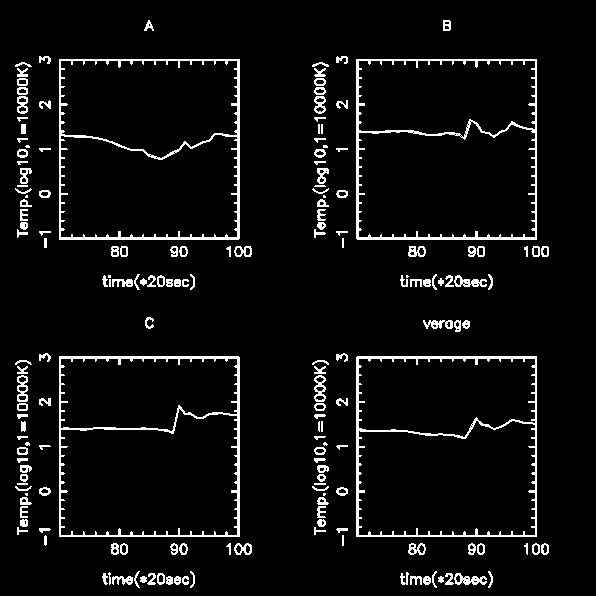

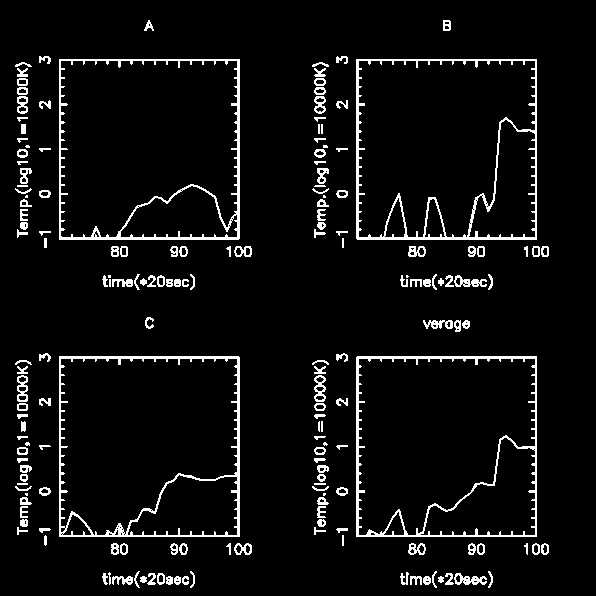

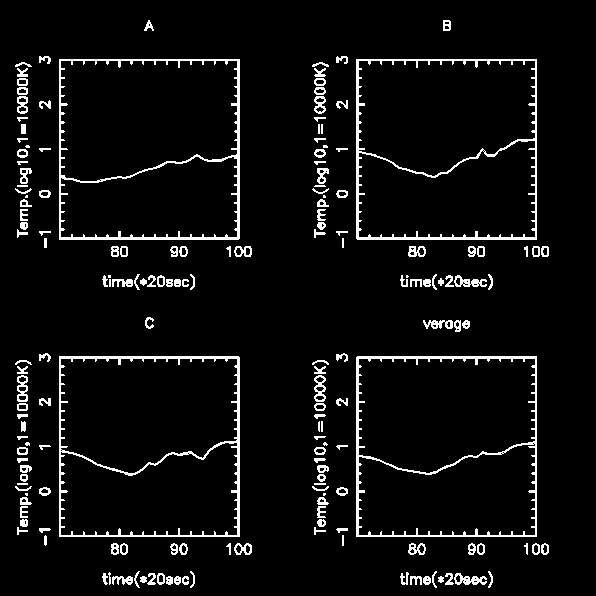

テスト粒子のいる場所の温度．

初期位置が光球深部のテスト粒子(左図)
初期位置が光球上部のテスト粒子(中央図)
初期位置が光球コロナ中のテスト粒子(右図)

---

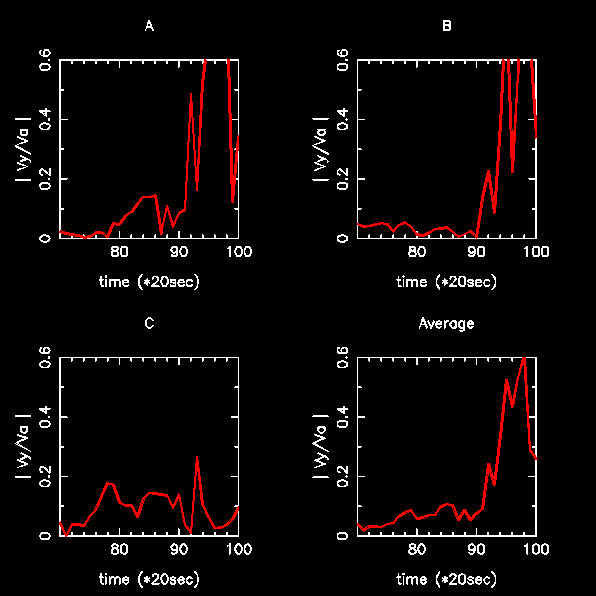

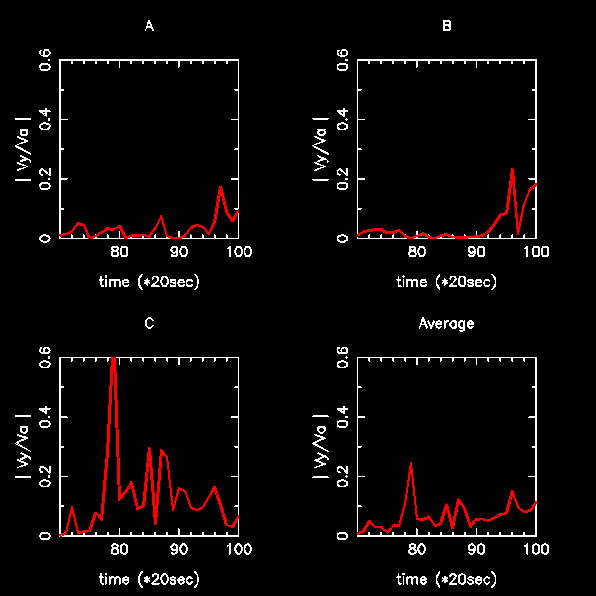

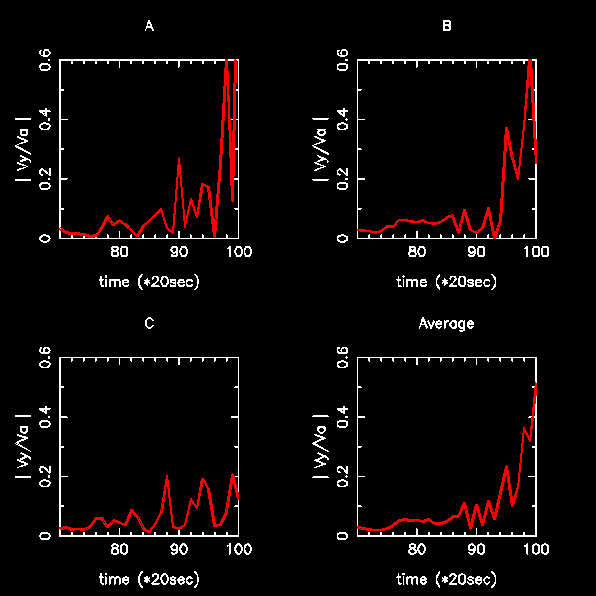

テスト粒子のいる場所のreconnection rate.
但し今回解析した量はVy/Vaであり，テスト粒子のy方向の速度Vyと磁束線が
ほぼ垂直である初期の値しかreconnection rateに対応していない．

初期位置が光球深部のテスト粒子(左図)
初期位置が光球上部のテスト粒子(中央図)
初期位置が光球コロナ中のテスト粒子(右図)

---

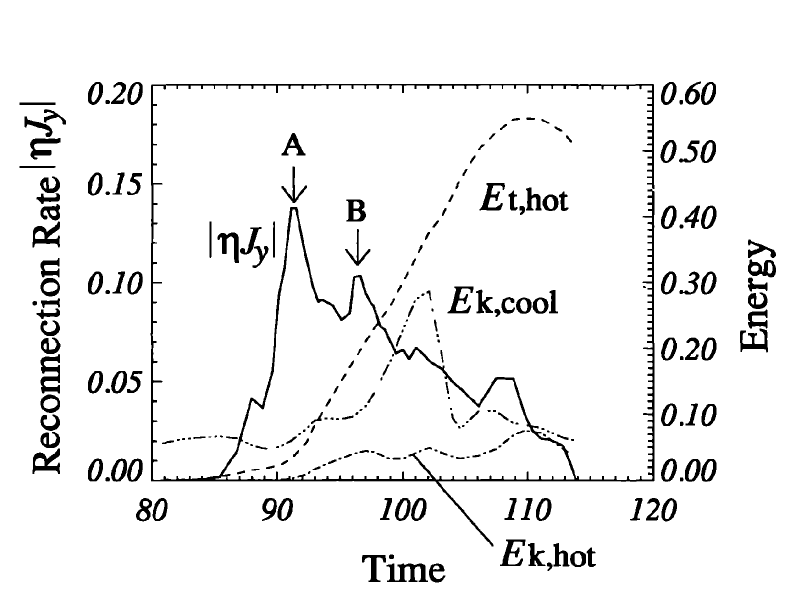

reconnection rateの時間変動(solid line)．Yokoyama &Shibata(1996)よ
り抜粋．A,Bでreconnectionが生じている．

---
