クーリングの無いとき

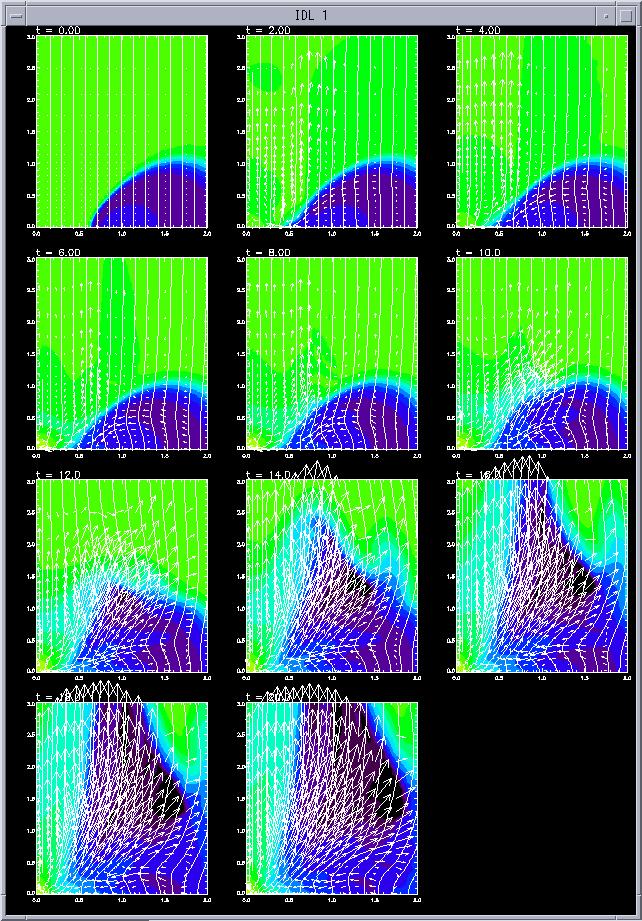

・降着円盤ジェットの時間発展の２次元図

        カラーはガス温度、白線は磁力線、矢印はガスの速度を表す。
クーリングの無いときの密度分布

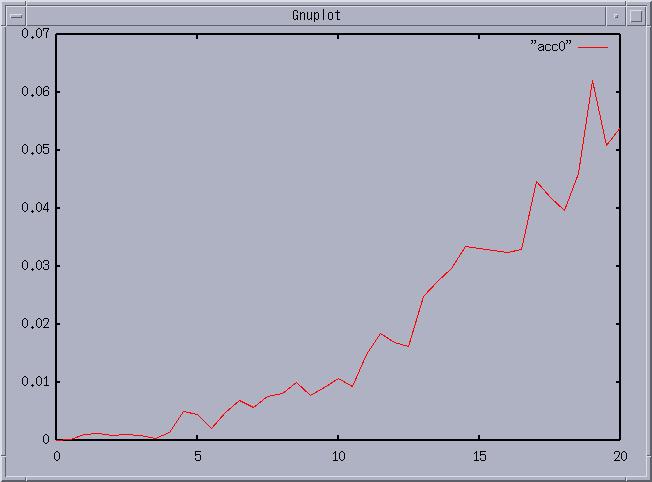

・質量降着率

         横軸：時間、縦軸：質量降着率
クーリングの無いときの降着率

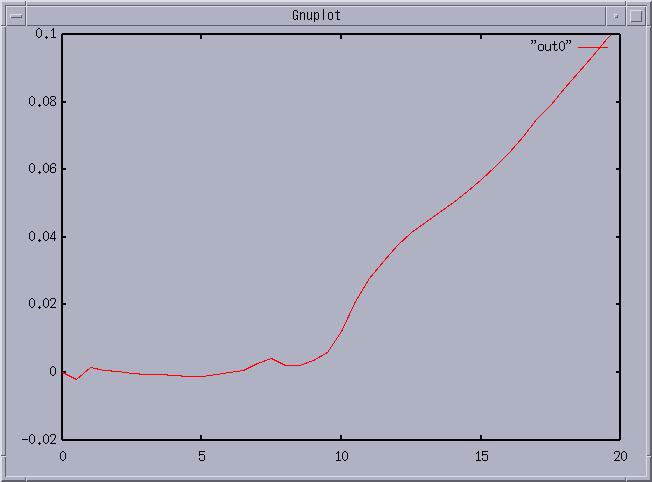

・ジェットの質量放出率

         横軸：時間、縦軸：質量放出率
クーリングの無いときの放出率
ジェットの質量放出率の図より 時間 T=10 付近でその放出率が急激に高くなっていることが分かる。
これは 降着円盤ジェットの時間発展を追った2次元図中のT=10で鉛直方向斜め上に
ガス速度の速い部分（ここでは表示していないが密度も高くなっている）が現れていることに対応している。
